[原]使用word绘制钟表刻度表盘

前言

手里有个闲置的表芯,便打算打印个表盘装上,找了很多,发现没有合适的表盘图片,便打算自己画一个。


用到的软件

Word 2016


步骤

一、

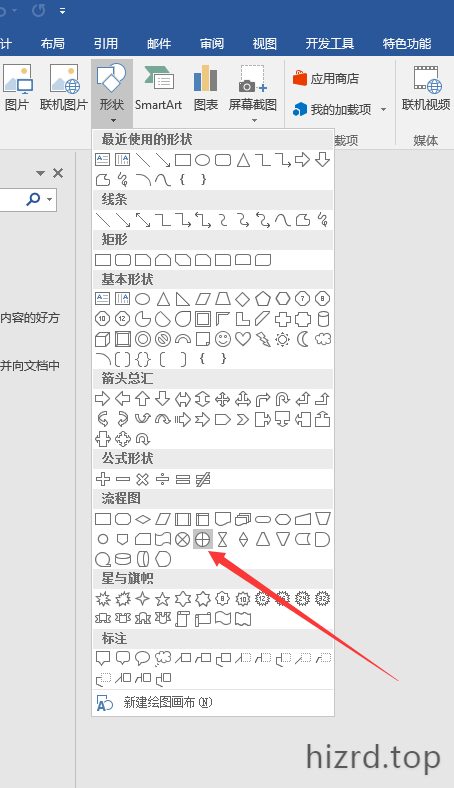

插入一个形状,如图

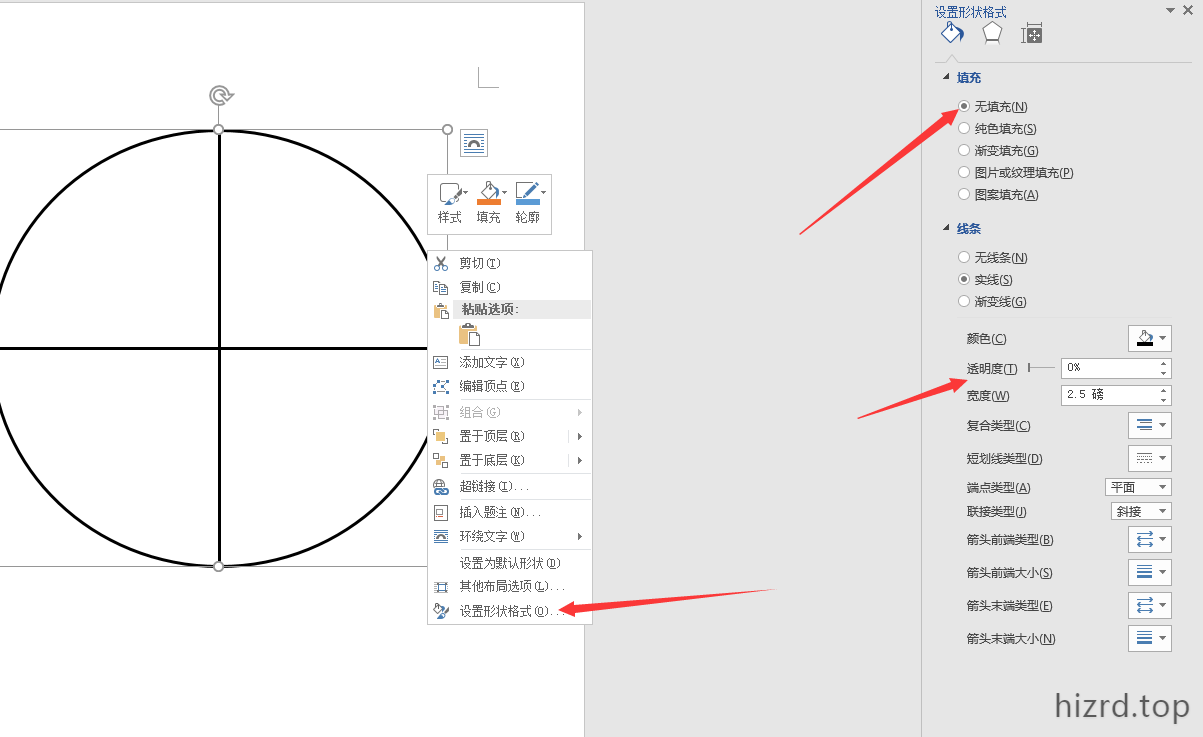

调整一下形状格式,设为无填充,可以自己调整一下线条颜色和宽度

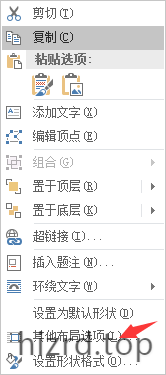

查看并记住这个形状的绝对位置,以后会用到

二、绘制整点刻度

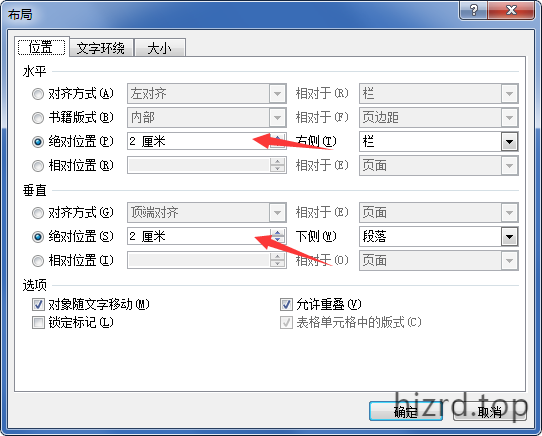

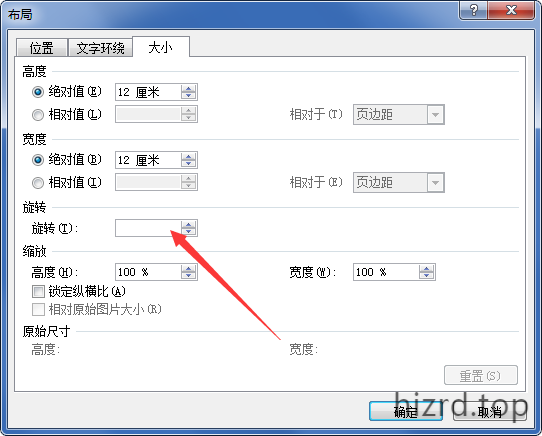

对图像进行复制,先复制2个,然后进行旋转,分别旋转30度、60度,旋转的同时要把复制后的形状绝对位置设置成一样的,这样才能完全重合。

旋转后会得到一个这样的图形

会发现中间的线条是多余的,插入一个小一些的圆,要填充为白色,然后设置绝对位置,这个绝对位置与大的是不一样的, 应根据直径的不同而调整,使它在正中间。就可以得到这样的形状。在这里插入图片描述

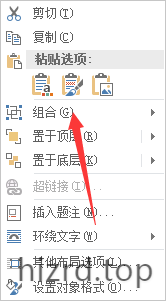

最后,按下ctrl,同时选择他们,把他们进行组合,就成为一个整体了。

三、制作分刻度

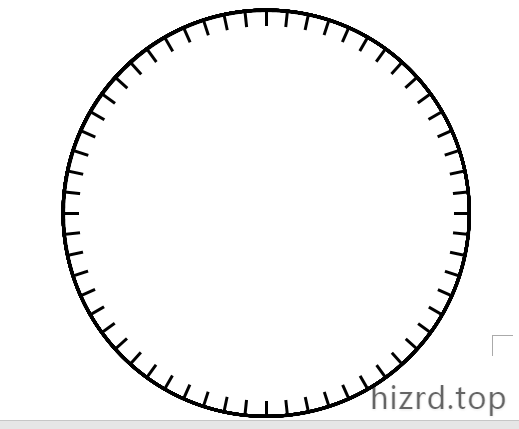

这个与上面的方法差不多,大小要设置成一样的,主要是旋转是分别旋转6、12、18、24度,中间进行填充的时候中间的圆要比上图的大,才能让刻度更短。做好之后是这样的。

在制作时,可以先组合一部分,再继续旋转,这样会快很多。

四、组合

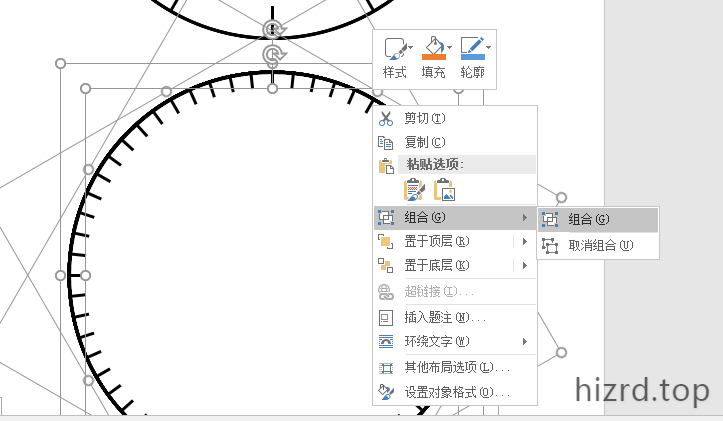

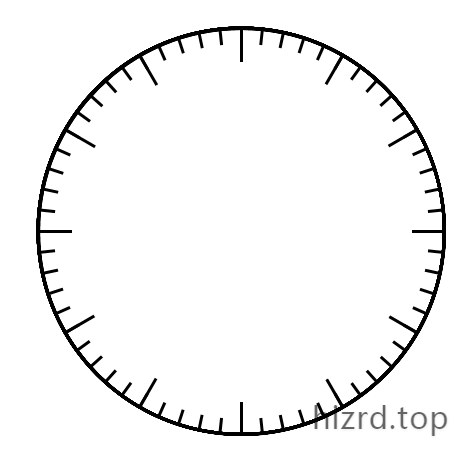

把二、三步得到的图形组合在一起就好了,组合时要移动整体,不要把刚才做好的拆开了。不要使用鼠标去移动使它重合,这样不准确,把绝对位置设置一样就完全重合了。还有,要把分刻度盘放在底层,否则会把整点刻度盘遮挡。
组合后就可以随便移动,调整大小,添加数字等其他东西了

下载

下载已经绘制好的 点击下载

word是非常强大的,很多东西都可以用它来完成,还有更多的地方等着你去发现。
